台区识别仪键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：出厂调试时生产厂家使用，用户不需用到此键。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：其中F1在台区识别、分支识别、台变互测功能中做为发起方开始测试的确认键；在电测矢量、波形显示、频谱分析功能中做为锁定功能键（测试数据锁定为当前值，便于用户观察）；F2在电测矢量、波形显示、频谱分析功能中做为解除锁定功能键；其它键为保留功能键，暂无用。3、液晶界面液晶显示界面主要有九屏，包括主菜单、八个功能界面，显示内容丰富。(1)主菜单界面图四、主菜单当开机后显示图四所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、设备编号、当前日期时间、主分机设置类型。中部为功能菜单选项，共八项，包括：参数设置、台区识别、分支识别、台变互测、电测矢量、波形显示、频谱分析、历史数据。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。

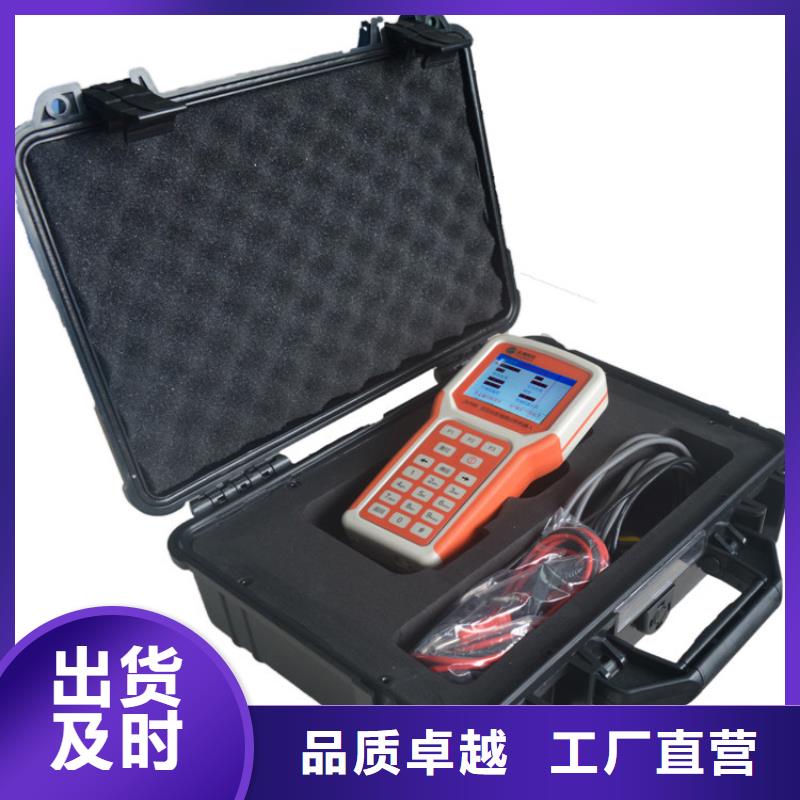

台区识别仪工作原理电力台区用查询仪由两部分组成：主机和手持式终端。主机和终端之间采用电力载波通信的方式，由主机向终端发送对应的相位和相应的编码及特定的效验码，经终端确认后迅速在终端上显示对应的相位和主机编号。六、使用方法及注意事项1、 电力台区用户查询仪的使用过程如下：首先，根据需要把主机挂接在变压器低压侧或三相四线用户的出线端。a. 首先将测试线和测试夹按颜色对接好，接着将测试线的另一端插入到主机的接插口（一定要注意颜色的对应）。b. 将手持终端的表笔线接牢后，用手持终端在用户的进线端进行测试，终端上电将显示如下：青岛天正华意电气设备有限公司C. 稍等3-5秒（视电网通讯效果而定，一般距离短，干扰少，响应时间短），屏幕将会显示该线路所属的主机仪器编号和相位（A、B、C）。根据显示数据可分辨该线路是属于哪个台区变压器的哪一相供电。

台区识别仪那么，解决这个问题，从而使之能够正确的分辨，我们惯常采用的办法就是在相邻的台区加挂我们的主机，这样因为信号的微弱区别，使之能够准确的分辨是从哪个台区发出来的信号，这种方式也是经过很多使用单位的现场试验和验证证明了的。（5）为保证操作使用过程的，除要严格按照相关的规程操作外，设备首先要先接黑线（零线）进行保护，并在工作结束后拆线时拆除零线。（6）由于载波在传输过程当中会受到各种电器运行时产生的各种各样的干扰和线路本身的阻抗等各种原因，有时可能会出现终端提示“请重试”，这表明终端已经收到了主机的信号，但无法正确完整的接受，这时可以多测试几遍，或者换一个同一条线的不同点来测试或者过一会再来测试。（7）在主机刚刚上线使用过的情况下，需要再次挂接前，为保证测试效果，建议在接线前先行将主机黑色的零线和三根相线（红、绿、黄）进行短路3-5秒，目的是释放机内的残余电压。注意：本项操作是在主机准备加电之前进行，并非在主机已经上电时的带电操作。（8）为保证，在夹上本设备的地方，一定要有专人值守或将设备锁进封闭设备间内，如果露天摆放，至少要有相应醒目的提示警示标志。完成工作后，立即撤除！（9）设备在夹上去的时候，有时可能会在接触的一瞬间出现微弱火花，对使用和不构成任何影响。（10）为避免导致仪器的损害或其他的后果，请务必按对应相序接线，特别注意主机上的黑线必须接零线或地线。（11）操作人员务必持证上岗，并佩带帽、绝缘手套、穿绝缘胶鞋，现场进行警示和隔离，同时严格遵守各项操作规程。（12）使用人员应严格遵守电工带电检测的有关条例和规定。（13）本仪器内有高压和大电容，非本公司以外的任何人、机构对仪器拆动和维修都是危险的。（14）本公司声明：对违反以上条款的行为不承担任何相关责任。
